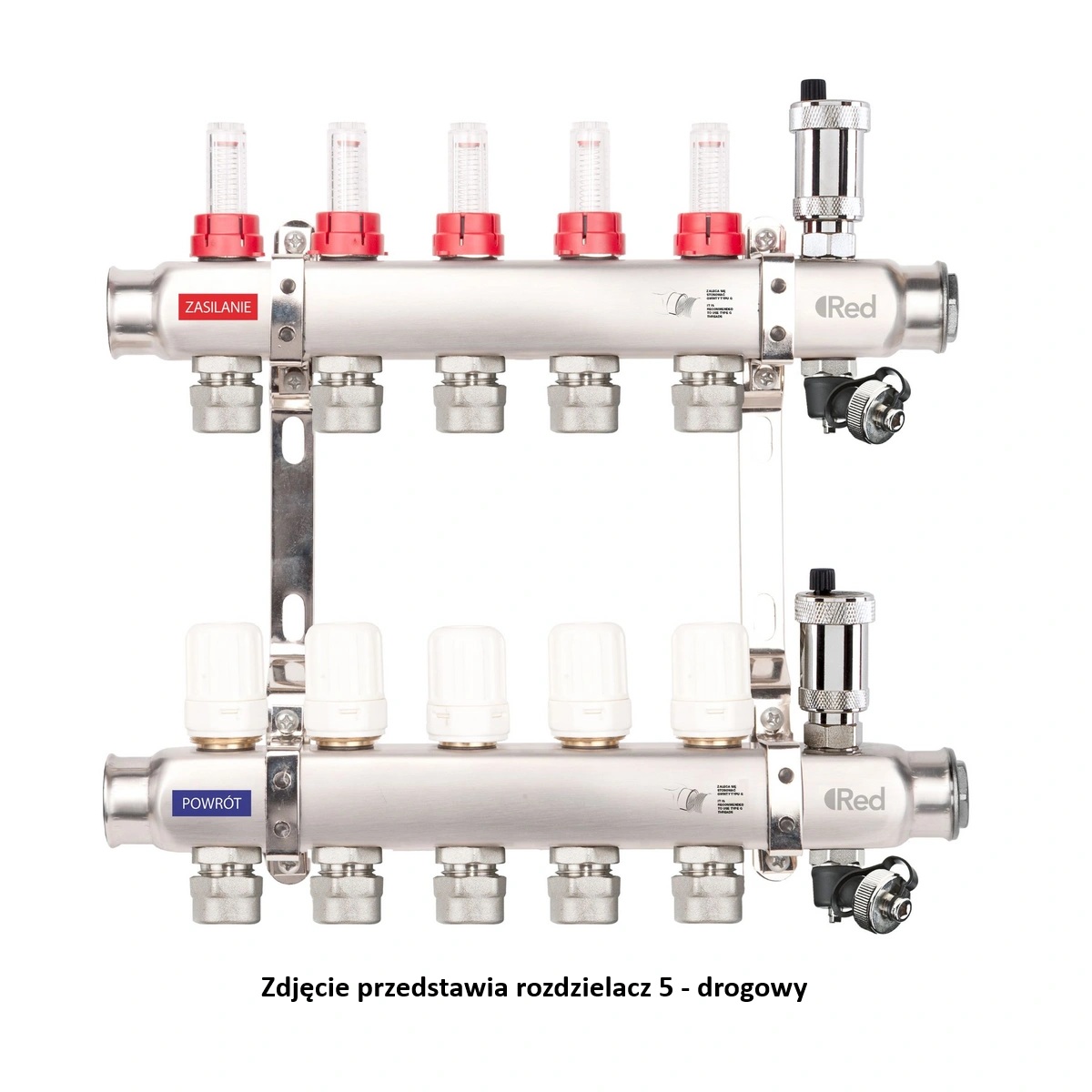

RED INOX PLUS K5O Rozdzielacz 3- drogowy 1" z zaworem termostatycznym i przepływomierzem oraz złączkami do rur 16x1/2"
Zespół rozdzielaczy RED INOX PLUS K5O:
- belka stalowa matowa INOX S304 G1
- przepływomierz Valvex G ½, 0,5-5 l/min
- zawór termostatyczny G ½
- automatyczny zawór odpowietrzający (zawór stopowy z O-ringiem zamontowany na belce)
- zawór spustowy obrotowy
- nypel INOX S304 G ½ x G ¾
- nyple ze złączką 16x2 do rur pex-al., INOX S304
- uchwyty do rozdzielacza x 1 kpl., wspornik posiada amortyzator gumowy 4 mm
- korek G1”
Rozdzielacze RED INOX przeznaczone są do ogrzewania podłogowego: K5O i K5OPLUS (wersja PLUS nyple ze złączkami do rury pex-al 16x2). Max. parametry pracy: 0,6 MPa, 70C.
- Belki rozdzielaczy RED INOX wykonane są ze stali szlachetnej typu S304, grubość belki 1,6 mm. Oprócz
wysokich właściwości wytrzymałościowych belka cechuje się całkowitą odpornością na korozję.

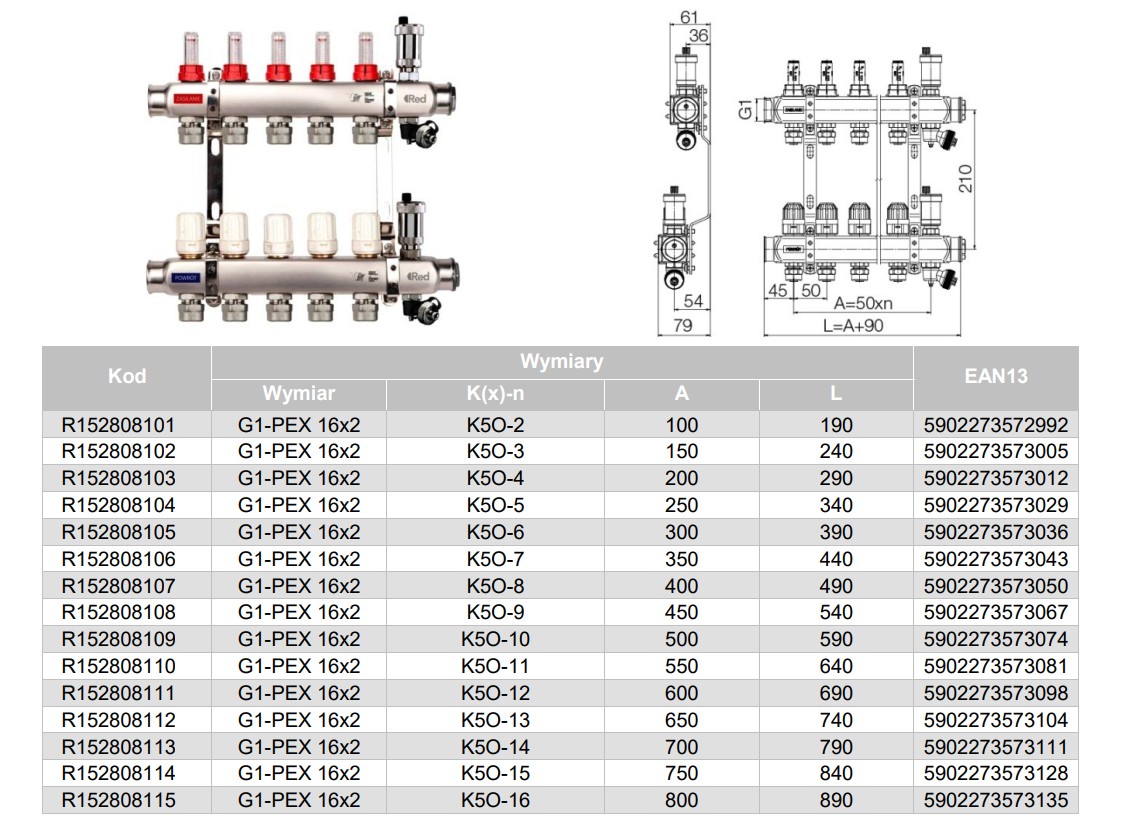

- Rozstaw belek rozdzielacza jest standardowy i wynosi 210 mm, powtarzalność sekcji co 50 mm.
- Zastosowano sprawdzone na rynku przepływomierze Valvex, o zakresie regulacji 0,5-5 l/min. Rotametry
wykonane ze stali szlachetnej i tworzywa, rozbieralne do serwisowania. Rotametry Valvex stosujemy od 12
lat.
Rozdzielacze wyposażono w automatyczne zawory odpowietrzające. Zawory stopowe mają
uszczelnienie O-ring i są zamontowane fabrycznie na belkach. Instalator podczas montażu dokręca
jedynie pozostałą część tzw. „bańkę” zaworu odpowietrzającego.
- W rozdzielaczach zastosowano kątowe, obrotowe zawory spustowe.
- Nyple wykonano ze stali INOX S304 przez co są neutralne w instalacji i nie wchodzą w reakcje z innymi użytymi materiałami oraz medium.
- Uchwyty wykonane są ze stali a wsporniki do rur poosiadają uszczelkę gumową amortyzującą o grubości 4 mm.
- Do rozdzielaczy RED INOX mają zastosowanie grupy pompowo-mieszające z oferty VALVEX.
- Rozdzielacze objęte są 10-letnią gwarancją na szczelność belek oraz 2-letnim okres na pozostałe elementy.
- Rozdzielacze są fabrycznie skręcone, zbadane na szczelność i gotowe do montażu w instalacji.
- Instalator po montażu musi wykonać próbę ciśnieniową zgodnie z wymogami i opisaną w Instrukcji Obsługi.
- Rozdzielacze posiadają wszystkie wymagane dopuszczenia: Krajową Ocenę Techniczną oraz atest
PZH.
Do stosowania w instalacjach rurowych wody zimnej, ciepłej i centralnego ogrzewania grzejnikowego i płaszczyznowego.
Dane techniczne:
- Ciśnienie maksymalne: 0,6 MPa
- Temperatura maksymalna: 70°C
Materiały:
belka stalowa G1, uchwyty do rozdzielacza, złączka z o-ringiem 16x2-G1/2, przepływomierz G1/2, zawór termostatyczny G1/2, automatyczny zawór odpowietrzający G1/2, zawór spustowy obrotowy, korek rozdzielacza G1
